Le générateur BF (Waveform generator, WG) est réglé pour fournir un signal sinusoïdal de fréquence 1 kHz. Il est suivi par le canal A1 de l'oscilloscope. Le signal après la diode est suivi par A2. Le signal observé sera un peu bruité sans la résistance de charge ; quand on branche une résistance de 1 kΩ on obtient un signal redressé plus clair. La chute de tension due à la diode est bien visible. Connecter des condensateurs de différentes capacités pour voir l'effet de filtrage.

Schéma de câblage	Photo du montage expérimental.

Copie d'écran de l'oscilloscope qui montre les siganux d'entrée et de sortie du redresseur simple alternance. La diode est de type 1N4148 et la résistance de charge vaut 1 kΩ.

Le signal de sortie après ajout d'un condensateur de filtrage de 1 µF est présenté ci-dessous. Quand le produit RC augmente, la variation de tension diminue.

Effet de la capacité de la jonction de la diode :

Toute jonction de diode a une capacité équivalente, qu'on peut considérer comme connectée en parallèle à un jonction PN idéale. La capacité de jonction de la diode 1N4148 est de 4 pF seulement, mais le type 1N4007, cette valeur monte à 20 pF. La sortie du redresseur, sans résistance de charge, pour une diode 1N4007, est présentée ci-dessous. L'impédance d'entrée de 1 MΩ du canal A2 sera neanmoins toujours présente.

Écriture de code Python

On peut aussi faire cette expérience à l'aide de ce code Python. Les courbes affichées par le programme sont présentées ci-dessous.

import eyes17.eyes p = eyes17.eyes.open() from pylab import \* p.set_sine(200) t,v, tt,vv = p.capture2(500, 20) # capture A1 et A2 xlabel('Time(mS)') ylabel('Voltage(V)') plot([0,10], [0,0], 'black') ylim([-4,4]) plot(t,v,linewidth = 2, color = 'blue') plot(tt, vv, linewidth = 2, color = 'red') show()

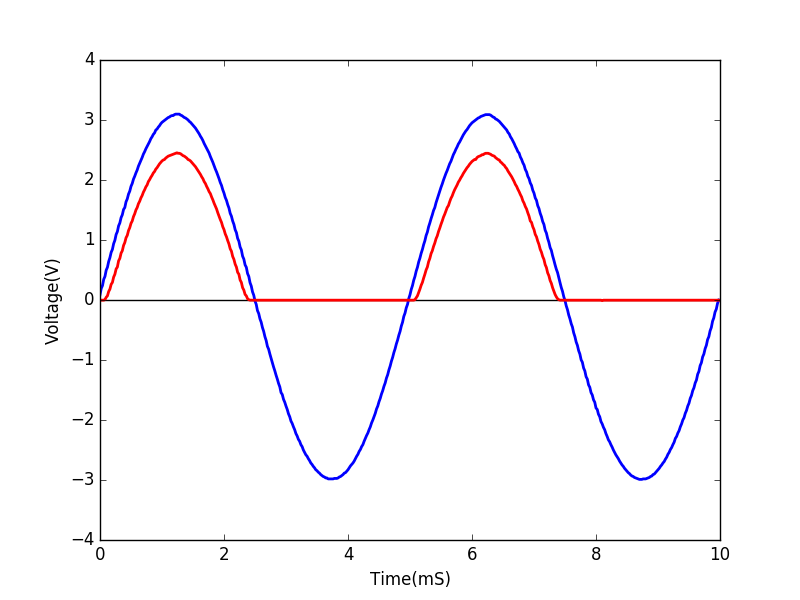

programme Python pour l'étude du redresseur simple alternance	Résultat affiché par ce code
