Étude d'un circuit RC série

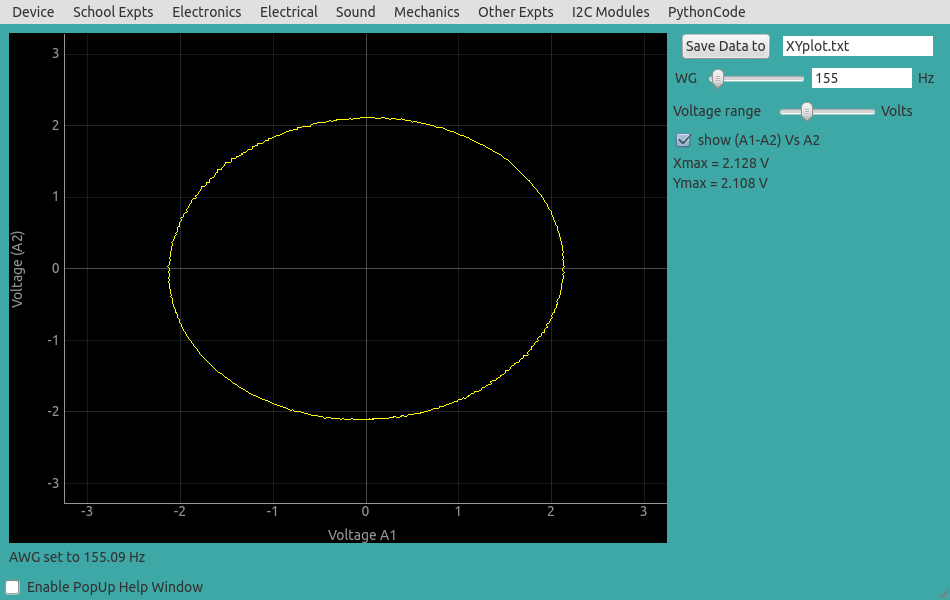

On applique une tension sinusoïdale à un circuit RC série et on trace les tensions aux bornes de R et C. La courbe obtenue devient un cercle quand $ R=Z_C $. Le cercle peut apparaître aplati à l'écran, il faut rechercher la fréquence à laquelle $X_{max}=Y_{max}$.

Schéma de câblage	Photo du montage expérimental.
