Un échelon de tension est appliqué à un circuit RL et la tension qui en résulte aux bornes du bobinage est capturée et analysée.

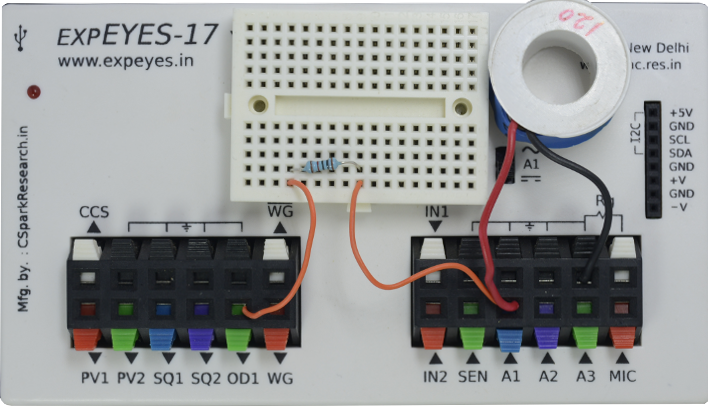

Schéma de câblage	Photo du montage expérimental.

Les échelons de tension sont créés sur OD1 en cliquant sur les boutons de l'interface graphique. Les signaux observés sont présentés ci-dessous, montrant la variation de tension aux bornes du bobinage dans chacun des cas. On peut observer que quand on applique un créneau de 5 à 0 V, la polarité de la tension aux bornes de l'inductance est renversée et que la tension devient immédiatement négative. Après cela, la tension subit une décroissance exponentielle, ce qui cause un courant dans la résistance. On ajuste la courbe de tension obtenue avec le modèle $ U = U_0 exp(\frac{R}{L} \times t) $ afin d'extraire la valeur de $\frac{R}{L}$. La valeur de l'inductance est calculée à partir de ça.

Copie d'écran de la tension aux bornes du bobinage
